Eine 25 Jahre alte Verpackungsmaschine in Ingolstadt steht still, weil ein kleines Bauteil gebrochen ist. Der Originalhersteller ist insolvent, CAD-Daten existieren nicht mehr, der einzige verbliebene Ersatzteilbestand reicht für zwei Wochen. Wer die Maschine weiter betreiben will, braucht einen Weg vom defekten Teil zurück zur druckbaren Geometrie – und genau das ist Reverse Engineering. In diesem Beitrag zeigen wir den Workflow vom 3D-Scan bis zum gefertigten Ersatzteil, mit Genauigkeitsangaben aus Hersteller-Datenblättern und einem klaren Hinweis auf die rechtliche Lage in Deutschland.
Der Workflow im Überblick
Reverse Engineering im Maschinenbau läuft in sechs Schritten: Bauteilanalyse und Anforderungsklärung, 3D-Erfassung als Punktwolke, Registrierung und Meshing zum STL, Flächenrückführung oder parametrische CAD-Rekonstruktion, Soll-Ist-Vergleich (Color Map zur Qualitätsbewertung der Rekonstruktion), Fertigungsfreigabe. Je nach Bauteilgröße und Komplexität dauert dieser Prozess von wenigen Stunden (kleines Kunststoffteil, einfache Geometrie) bis zu mehreren Tagen (mittelgroßes Gussteil mit Hinterschnitten und Innengeometrie). Die ZEISS-Workflow-Dokumentation (vormals GOM) und der PolyWorks Reverse Engineering Workflow beschreiben die Schritte aus Hersteller-Sicht. Praxisorientierte Übersichten liefern Formlabs und das Service-Bureau-Spektrum.
Scanner-Technologien und ihre Genauigkeiten

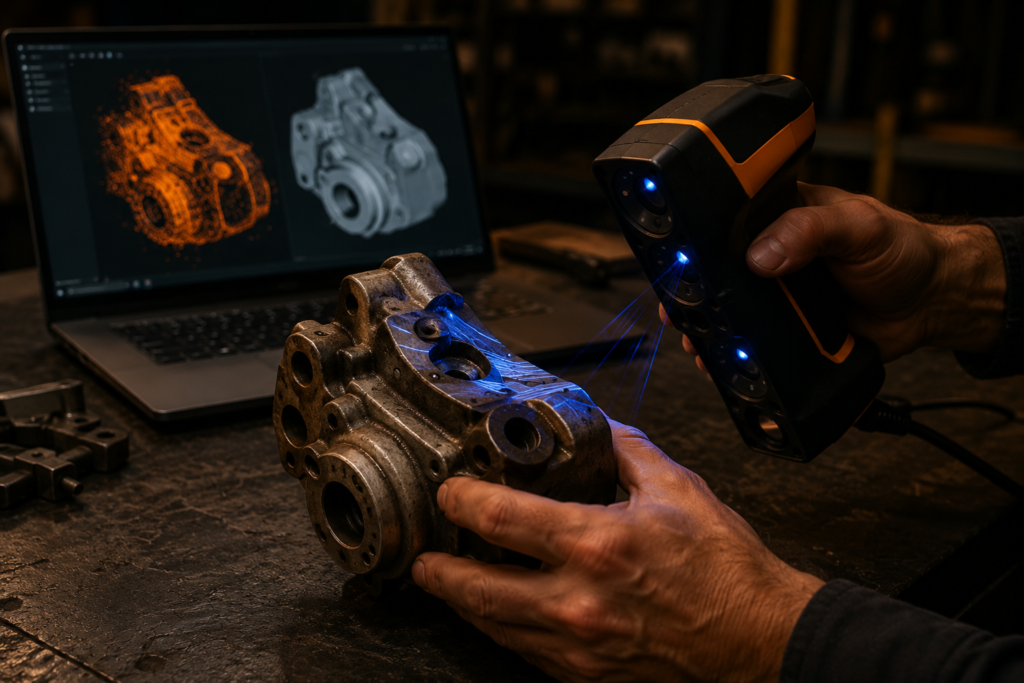

Die Wahl der Scanner-Technologie entscheidet über Datenqualität und Endgenauigkeit. Vier Familien sind heute Praxisstandard. Strukturiertes Licht (Blue Light) wie der ZEISS ATOS 5 oder Artec Eva erreicht 0,02 bis 0,1 mm Punktgenauigkeit – ideal für Bauteile zwischen 50 und 500 mm Kantenlänge. Laser-Handscanner wie der Creaform HandySCAN BLACK liefern laut Datenblatt 0,020 mm Volumengenauigkeit plus 0,040 mm pro Meter – sehr robust für Werkstattumgebungen, gut für Bauteile bis zwei Meter. Industrie-CT wie der ZEISS METROTOM ist das einzige Verfahren, das innenliegende Geometrien (Hohlräume, Gussporen, Wandstärken in Hinterschnitten) zerstörungsfrei erfasst; Genauigkeit nach Spezifikation bei MPE 4,5 + L/50 µm gemäß VDI/VDE 2630 Blatt 1.3. Photogrammetrie ist die preiswerteste Option (Agisoft Metashape, RealityCapture) und liefert 0,1 bis 0,5 mm – ausreichend für große Bauteile mit moderaten Toleranzansprüchen.
Von der Punktwolke zum CAD-Modell
Das eigentliche Engineering passiert nach dem Scan, in der CAD-Rekonstruktionssoftware. Branchenstandard ist Geomagic Design X (3D Systems/Oqton), das aus der Punktwolke parametrische CAD-Modelle erzeugt und sich nahtlos mit SolidWorks, Creo, NX oder Inventor verbindet. Alternativen sind Ansys SpaceClaim mit Reverse-Engineering-Modul, PolyWorks Modeler von InnovMetric (heute Hexagon) und ZEISS INSPECT (vormals GOM Inspect). Wichtig in der Praxis: Ein Scan ist nie ein CAD-Modell – die Punktwolke muss in saubere Flächen rückgeführt werden, sonst lässt sich das Modell später nicht parametrisch anpassen. Wer ein Bauteil eins zu eins nachdrucken will, kann sich mit dem reparierten Mesh begnügen. Wer es weiterentwickeln will (Wandstärke optimieren, Material wechseln, Funktion ergänzen), braucht das parametrische CAD-Modell.
Anwendungsfälle aus dem deutschen Maschinenbau
Die typischen Anwendungsfälle sind klar gegliedert. Ersatzteile für Altanlagen dominieren das Volumen – Maschinen mit 20 bis 50 Jahren Lebensdauer, deren Ersatzteilversorgung dünn geworden ist. Wettbewerbsanalyse rekonstruiert Konkurrenzprodukte zur eigenen Designoptimierung. Qualitätsprüfung mit Soll-Ist-Vergleich nutzt den Scan, um gefertigte Bauteile gegen das CAD-Master abzugleichen – mit Color-Map-Visualisierung. Restaurierung historischer Maschinen, etwa im Oldtimer- und Industrieerbe-Bereich, kombiniert Scan und AM für ehrwürdige Substitute. Dokumentierte Beispiele: Siemens Mobility bietet mit Easy Sparovation Part einen End-to-End-Service vom Scan über die Konstruktion bis zum gedruckten Bahn-Ersatzteil; Volkswagen betreibt nach Branchenberichten rund 90 industrielle 3D-Drucker im On-Demand-Ersatzteilbetrieb. Auch im Mittelstand ist Reverse Engineering produktiv – die MaschinenMarkt-Reportage zeigt einen Schweizer Service-Bureau-Workflow für großvolumige Industriebauteile.
Rechtliche Lage: Reparaturklausel und Schutzrechte
Reverse Engineering bewegt sich juristisch im Spannungsfeld zwischen Designschutz, Patentschutz und der Reparaturklausel des deutschen Designgesetzes. Seit 2. Dezember 2020 ist § 40a DesignG (Reparaturklausel) in Kraft. Sie erlaubt unter klar definierten Bedingungen die Herstellung formgebundener Ersatzteile auch ohne Zustimmung des Designrechteinhabers – allerdings nur für Designs, die nach dem 1. Januar 2020 angemeldet wurden, mit Kennzeichnungspflicht. Hintergrund und Anwendungsgrenzen erläutert CMS Law. Wichtige Einschränkung: Patent- und Urheberrechtsschutz bleiben davon unberührt – ein patentiertes Bauteil dürfen Sie auch unter der Reparaturklausel nicht ohne Lizenz nachfertigen. Vor jedem Projekt empfehlen wir eine kurze Schutzrechtsrecherche; bei kritischen Fällen lohnt der Anruf beim Fachanwalt für gewerblichen Rechtsschutz.
Ein typischer Fall aus unserer Werkstatt
Ein Hersteller von Verpackungsmaschinen aus der Region Ingolstadt suchte ein Ersatzteil für eine 25 Jahre alte Anlage – einen Kunststoffhebel mit komplexer Innengeometrie, etwa 80 mal 60 mal 40 mm groß. CAD-Daten existierten nicht mehr, der Originalhersteller war insolvent, der Maschinenstillstand kostete vierstellig pro Stunde. Wir scannten das defekte Original mit einem strukturierten Lichtscanner (Genauigkeit 0,05 mm), rekonstruierten die Geometrie in Geomagic Design X als parametrisches CAD-Modell, prüften die Wandstärken auf DfAM-Konformität (eine ursprünglich 1,8 mm dicke Wand verstärkten wir auf 2,5 mm zur Erhöhung der Standzeit) und druckten den Ersatz in PA12 mit 15 Prozent Kohlefaser-Anteil. Gesamtdurchlauf: fünf Werktage vom Scanauftrag bis zur Auslieferung. Das Bauteil läuft seit über einem Jahr störungsfrei – und das digitale Modell liegt für jeden Folgebedarf bereit.
Materialwahl für Ersatzteile aus dem 3D-Druck
Sobald das CAD-Modell steht, beginnt die Material- und Verfahrensauswahl. Mechanisch belastete Ersatzteile drucken wir oft in PA12 oder faserverstärktem Nylon (Markforged Onyx, PA612-CF) – gute Steifigkeit, niedrige Schwindung, chemisch beständig. Für hitzebelastete Anwendungen ist ULTEM 9085 (PEI) die erste Wahl: 71 MPa Zugfestigkeit, hohe Wärmeformbeständigkeit, flammhemmend nach FST-Standards, von Siemens Mobility im Bahn-Einsatz qualifiziert. Das Stratasys-Datenblatt dokumentiert die Werte. Bei Metall-Ersatzteilen führt der Weg zum Selektiven Laserschmelzen (SLM) in Edelstahl, Aluminium oder Titan. Wer eine konkrete Materialempfehlung braucht, findet einen Überblick in unserem Filament-Vergleich und auf der Materialien-Seite.
Normen für Reverse Engineering und Messtechnik
Wer auditpflichtig arbeitet oder Ersatzteile in regulierten Branchen (Bahn, Luftfahrt, Medizin) bereitstellt, kommt um drei Normen nicht herum. VDI 5620 regelt das Reverse Engineering von Geometriedaten als Prozess. VDI/VDE 2634 spezifiziert Annahme- und Bestätigungsprüfungen für optische 3D-Messsysteme. Die DIN EN ISO 10360-Serie definiert die Prüfregeln für Koordinatenmessgeräte und ist Referenz für jeden Soll-Ist-Vergleich. Diese Normen kosten Geld, sind aber für ernstgemeinte industrielle Anwendung unverzichtbar.
Digitaler Zwilling als nächster Schritt
Was als Reverse Engineering startet, mündet zunehmend in den digitalen Zwilling – das parametrische CAD-Modell wird zum digitalen Master des Bauteils, gepflegt über die gesamte Lebensdauer, mit angehängten Messberichten, Material- und Versionsstand. Fraunhofer-Institute und Industrieanwender treiben dieses Konzept seit Jahren voran. ZEISS dokumentiert die Brücke zwischen Messtechnik und digitalem Zwilling als zentralen Industrie-4.0-Baustein. Für unsere Kunden bedeutet das: Wer einmal ein Ersatzteil per Reverse Engineering rekonstruiert hat, besitzt einen digitalen Master – und kann beim nächsten Bedarf in 48 Stunden nachfertigen statt erneut zu scannen.
Vom defekten Teil zum Ersatz in fünf Werktagen
Wir bieten Reverse Engineering als Komplettleistung: Scan in unserer Werkstatt oder vor Ort beim Kunden, CAD-Rekonstruktion, Materialauswahl, Druck, Endkontrolle, Versand. Typische Durchlaufzeit für ein mittelgroßes Industriebauteil: drei bis fünf Werktage. Bei kritischen Ausfällen mit Produktionsdruck nutzen wir den 48-Stunden-Express-Workflow, sobald das CAD-Modell freigegeben ist. Senden Sie uns Fotos und Maße des defekten Bauteils oder vereinbaren Sie einen Scan-Termin – wir melden uns innerhalb von 24 Stunden mit einer Aufwandsschätzung und Zeitplan. Wer parallel über die wirtschaftliche Reorder-Strategie nachdenkt, findet im Beitrag 3D-Druck vs. Spritzguss: Stückzahl-Break-Even die belastbaren Zahlen für unterschiedliche Bedarfsszenarien.
