Design for Additive Manufacturing: 5 Konstruktionsregeln für besseren 3D-Druck

Wer Bauteile für 3D-Druck konstruiert wie für CNC oder Spritzguss, verschenkt 30 bis 50 Prozent der möglichen Wirtschaftlichkeit – und produziert nebenbei Bauteile, die mechanisch schwächer und optisch schlechter sind als nötig. Design for Additive Manufacturing, kurz DfAM, ist keine Detailoptimierung, sondern eine eigenständige Konstruktionsdisziplin mit eigenen Regeln. Wir haben die fünf wirksamsten Hebel zusammengefasst – mit Datenblattwerten und Normverweisen, die in der industriellen Auditpraxis bestand haben.

DfAM ist mehr als optimierte Geometrie

Klassisches Design for Manufacturing (DfM) optimiert für die Restriktionen subtraktiver oder formgebender Verfahren: Werkzeug-Entformungswinkel, Spannvorrichtungen, Mindest-Wandstärken aus Gussgründen, einheitliche Materialdicken zur Vermeidung von Lunkern. DfAM dreht die Logik um: Geometriefreiheit wird ausgenutzt – Hinterschnitte, integrierte Hohlräume, Funktionsintegration, Topologieoptimierung, Lattices – während verfahrenseigene Limits respektiert werden (Überhänge, Schichtanisotropie, Stützenentfernung, Pulverauslass). Der internationale Top-Level-Standard dafür ist ISO/ASTM 52910:2018, in Deutschland ergänzt durch VDI 3405 Blatt 3, das prozessspezifische Konstruktionsempfehlungen für SLS und Laser-Strahlschmelzen liefert. Wer auditpflichtig fertigt (Luftfahrt, Medizin, Bahn), kommt um diese beiden Normen nicht herum.

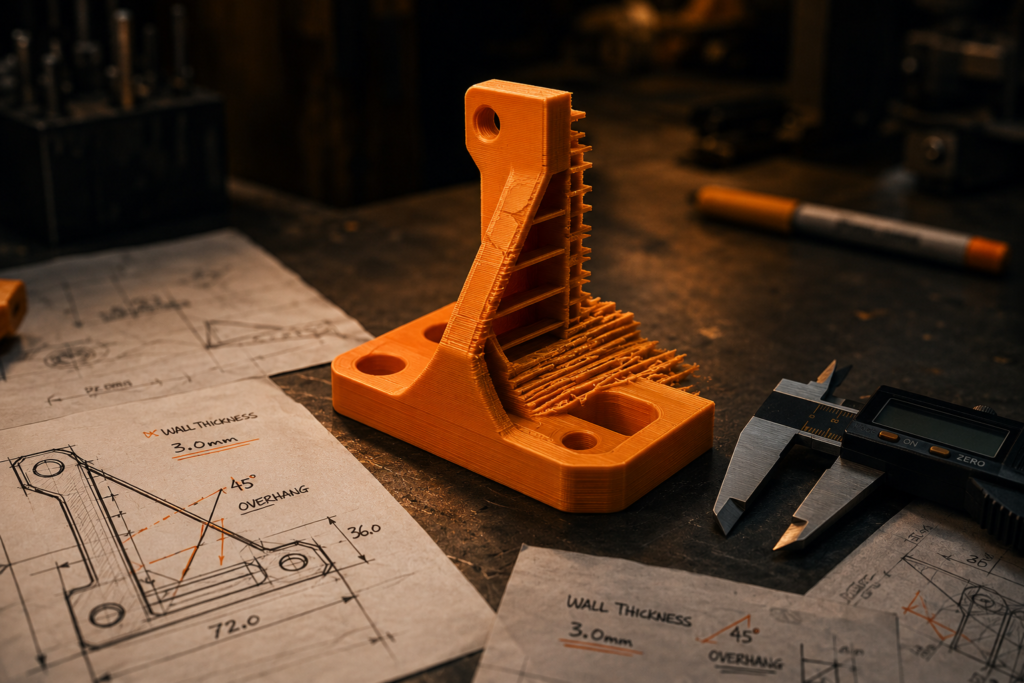

Regel 1: Überhänge unter 45 Grad halten – oder bewusst stützen

Die 45-Grad-Regel ist der robuste Default für FDM: Überhänge unter 45 Grad zur Vertikalen drucken stützenfrei, darüber wird eine Stützstruktur nötig, die später wieder entfernt werden muss. Moderne Drucker mit aktiver Bauteilkühlung (Prusa MK4S, Bambu X1C) schaffen 60 bis 75 Grad. Brücken bis fünf, im Einzelfall zehn Millimeter Spannweite drucken sauber. Horizontal liegende Bohrungen ab zehn Millimeter Durchmesser gestaltet man am besten als Tropfen- oder Pfeilspitzen-Form – das vermeidet den klassischen Hängebauch und macht zusätzliche Stützen überflüssig. Für SLA gilt eine andere Limit-Logik: Unsupported Overhangs bis fünf Millimeter sind möglich; Winkel unter zehn Grad zur Horizontalen reißen beim Peel-Vorgang ab. SLS braucht überhaupt keine Stützen – das Pulverbett trägt jede Geometrie. Die Prusa Modeling Knowledge Base dokumentiert die Werte für FDM, der Formlabs Form-3-Designguide für SLA.

Regel 2: Wandstärken verfahrensgerecht dimensionieren

Mindestwandstärken sind verfahrens- und materialabhängig. FDM aus 0,4-mm-Düse: 0,8 mm absolutes Minimum, 1,0 bis 1,2 mm Empfehlung für sichere Fertigung, immer ein Vielfaches der Düsenbreite. SLA: gestützte Wände ab 0,4 mm, freistehende ab 0,6 mm mit Fillet am Fuß, hohle Bauteile mindestens 2 mm Wandstärke nach Hubs/Protolabs SLA Design Guide. SLS aus PA12: 0,8 mm, carbon-gefüllte Varianten bis 2,0 mm, sonst Bruch beim Entpulvern – siehe SLS Design Guide. Eine Wand unter diesen Werten bedeutet nicht „vorsichtig drucken“, sondern „Bauteil wird nicht prozesssicher“. Die Formlabs Übersicht zu Mindestwandstärken fasst alle Verfahren kompakt zusammen.

Regel 3: Bohrungen, Gewinde und Inserts richtig auslegen

Vertikal gedruckte Bohrungen sind maßhaltiger als horizontale – im FDM oft um 0,1 bis 0,2 mm. Bei horizontalen Bohrungen empfiehlt sich ein leichter Durchmesser-Aufschlag oder Teardrop-Form. Realistische Toleranzen liegen bei ±0,125 mm pro Seite (Markforged-Referenzwert), Free-Fit-Spiel bei 0,10 bis 0,20 mm. Direktgedruckte Gewinde funktionieren praktikabel ab M6 oder M8; bei kleineren Gewinden lieber Heat-Set-Inserts setzen oder nach dem Druck Gewinde schneiden. Markforged dokumentiert die korrekte Bohrungsgeometrie für Heat-Set-Inserts: konische Bohrung mit Major- und Minor-Durchmesser, Well für verdrängtes Material, ringsum mindestens 2 mm Wandung. Wer das im CAD richtig anlegt, hat reproduzierbare Inserts ohne Nacharbeit.

Regel 4: Bauteilorientierung – die kostenfreie Festigkeitsoptimierung

FDM-Bauteile sind anisotrop: Die Zugfestigkeit in Z-Richtung (zwischen den Schichten) liegt typischerweise bei nur 55 Prozent des X/Y-Werts. In Extremfällen sind Werte von 98,9 MPa in X-Y und 19,6 MPa in Z dokumentiert – ein Faktor 5. Ursache ist die Interlayer-Adhäsion, die thermisch limitiert ist. Praxisregel: Hauptlast in die X/Y-Ebene legen, kritische Sichtflächen nach oben orientieren, Stützenkontakte auf funktional unkritische Flächen. SLA-Bauteile sind dagegen weitgehend isotrop, weil die Vernetzung chemisch über die Schichten hinweg erfolgt – Formlabs hat das ausführlich gemessen. SLS liegt bei 80 bis 90 Prozent Z-Festigkeit relativ zu X-Y und ist damit nahezu isotrop. Wer für FDM konstruiert, sollte die Belastungsrichtung im Lastenheft vermerken und die Orientierungs-Empfehlung an die Fertigung mitliefern. Mehr Hintergrund zu den Verfahrensunterschieden findet sich im Verfahrensvergleich FDM vs. SLA vs. SLS.

Regel 5: Topologieoptimierung und Lattices nutzen

Der vielleicht spektakulärste DfAM-Hebel ist die Kombination aus Topologieoptimierung (TO) und Gitterstrukturen (Lattices). TO-Software berechnet die ideale Materialverteilung unter definierten Lastfällen und entfernt Material in nicht belasteten Bereichen – Gewichtseinsparungen von 30 bis 60 Prozent bei gleicher Steifigkeit sind realistisch. Marktführende Tools: nTop (Implicit Modeling, lattice-fähig), Altair OptiStruct/Inspire (Marktstandard seit 1992), Autodesk Netfabb mit integrierter Generative-Design-Engine. Lattice-Strukturen ersetzen Vollmaterial in nicht kritischen Volumenbereichen durch periodische oder TPMS-Geometrien – ideal für Leichtbau-Halterungen, Wärmetauscher, Schaumstoff-Ersatz. Im FDM ist Vorsicht geboten: Sehr feine Lattices unter zwei Millimeter Strebenstärke werden inkonsistent gedruckt; SLS und SLM verarbeiten Gitter ab etwa 0,8 mm prozesssicher.

Häufige Konstruktionsfehler vermeiden

Drei Fehler sehen wir besonders oft. Erstens scharfe Innenecken – sie konzentrieren Spannungen und initiieren Brüche; ein Fillet ab einem Millimeter Radius wirkt Wunder. Zweitens vergessene Drain-Holes bei hohlen SLA-Bauteilen: Ohne mindestens zwei Auslasslöcher à 3,5 Millimeter (eines am tiefsten Punkt, eines für Belüftung) entsteht Cupping mit Rissrisiko. Die Formlabs-Empfehlungen sind die Referenz. Drittens nicht entfernbare Stützen in innenliegenden Hohlräumen – das macht das Bauteil unbrauchbar. Im CAD vor der Freigabe einmal mental „drucken“ und prüfen, ob jede Stütze erreichbar ist.

DfAM in der CAD-Praxis: Werkzeuge und Workflow

Welche Software-Werkzeuge man dafür braucht, ist eine häufige Frage. Klassische Konstruktions-Systeme wie SolidWorks, Inventor oder Creo bringen DfAM-Funktionen heute über Add-ins oder Submodule, aber nicht im gleichen Funktionsumfang wie spezialisierte Tools. Für Topologieoptimierung und Lattice-Design sind nTop und Altair Inspire die Marktreferenzen; Autodesk Fusion mit Netfabb liefert generative Design-Funktionen samt Build-Simulation und Stützstruktur-Generator in einer einheitlichen Umgebung – attraktiv für KMU, die nicht zusätzlich nTop-Lizenzen anschaffen wollen. Praxis-Workflow im Konstruktionsteam: Grundgeometrie in der gewohnten CAD-Software, Lastfall-Definition und TO in nTop oder Inspire, Re-Import als organische Geometrie, Detailfeatures (Bohrungen, Inserts) wieder im Haupt-CAD, abschließende Druckbarkeitsprüfung im Slicer. Wer diesen Workflow einmal etabliert hat, verkürzt die Konstruktionszeit für AM-optimierte Bauteile um Faktor zwei bis drei.

DfAM-Kennwerte für die Konstruktion
